Escopo de implantação · BESS
Da mobilização à operação.
Uma estrutura de escopo para transformar um sistema de armazenamento de energia em um empreendimento executável — com clareza de interfaces, dependências e critérios de entrega.
01 / visão geral
Um BESS é um empreendimento, não só uma bateria.
Este site organiza o escopo completo de implantação de um sistema BESS: terreno, fundações, elétrica, eletromecânica, automação, segurança contra incêndio, interface com a rede, testes e transferência para operação.
As condicionantes variáveis permanecem explícitas. Onde a configuração do sistema, o fabricante, a concessionária ou a autoridade competente forem determinantes, a atividade aparece como quando aplicável.
Veja o que precisa ser confirmado antes do orçamento →O melhor escopo é aquele que antecipa a interface antes que ela vire uma pendência de obra.
Princípio de leitura02 / sistemas elétricos
Do rack de baterias ao ponto de conexão.
Uma leitura técnica de como CC, baixa tensão, média tensão, proteção, controle e auxiliares se encadeiam. Os diagramas são conceituais e devem ser substituídos pelo SLD aprovado do empreendimento.
Não foram inventados níveis de tensão, potência, química, quantidade de racks ou topologia específica. A configuração final depende do fabricante, estudos elétricos, concessionária, normas locais e documentação aprovada.
03 / evidência visual
Como isso aparece no campo.
Imagens reais e referências de fabricantes/publicações para reconhecer racks, contêineres, gabinetes PCS, skids de MT e rotas de cabos antes da inspeção em obra.
As fotos não são o projeto deste empreendimento e não devem ser usadas como instrução de montagem. Servem para orientar a leitura: onde normalmente ficam os racks, as portas de serviço, as entradas de cabos, os gabinetes de conversão e os equipamentos do skid.

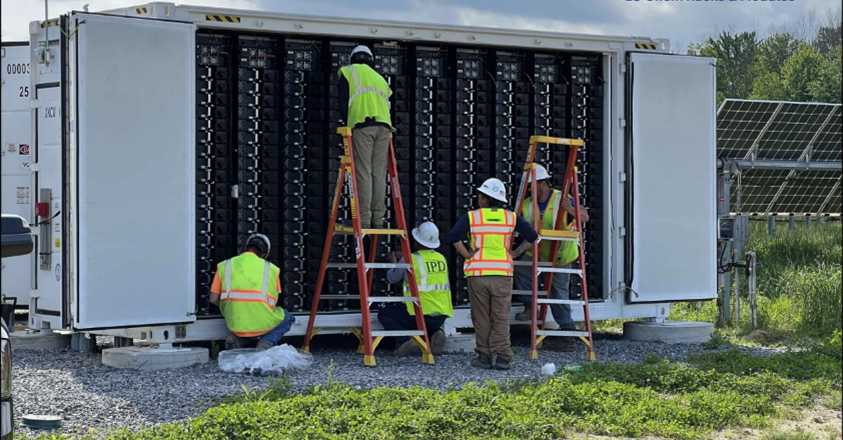

CONTÊINER / CAMPOAjuda a visualizar a escala do invólucro, os corredores de acesso, as portas de manutenção e a necessidade de organizar cabos de potência, controle e serviços sem bloquear a operação.
Fonte visual: PV Magazine USA.

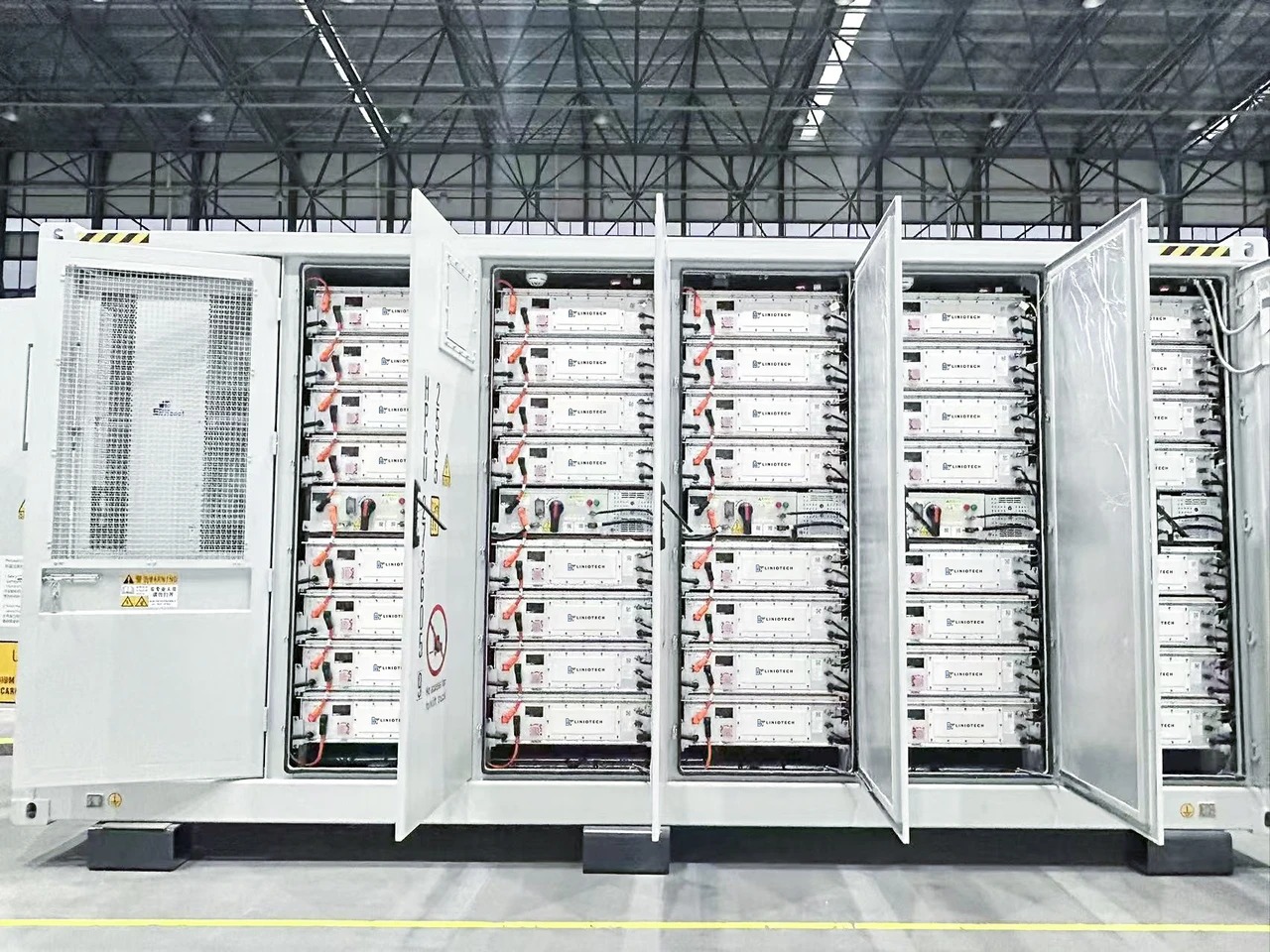

RACKS / BATERIASO ponto de atenção é a interface entre racks, barramentos CC, proteção, sensores e BMS. A quantidade de racks e o arranjo interno variam por fornecedor.
Fonte visual: Liniotech — 5 MWh BESS.

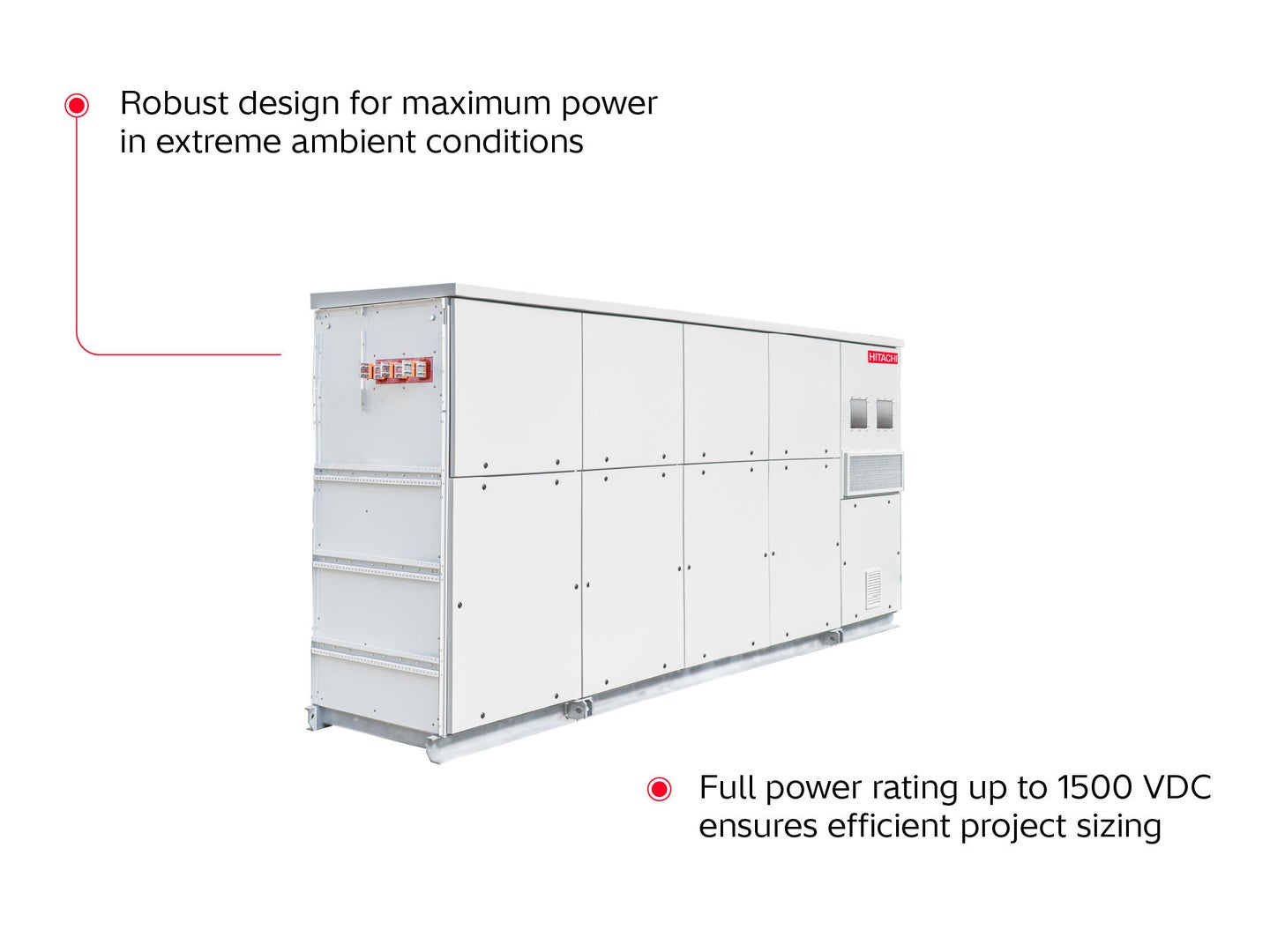

PCS / CONVERSÃOO PCS é a fronteira entre a energia CC dos racks e a energia CA que segue para BT. Na inspeção, procurar identificação de entradas CC, saídas CA, ventilação, proteção, controle e pontos de aterramento conforme OEM.
Fonte visual: Hitachi Energy — Battery PCS.

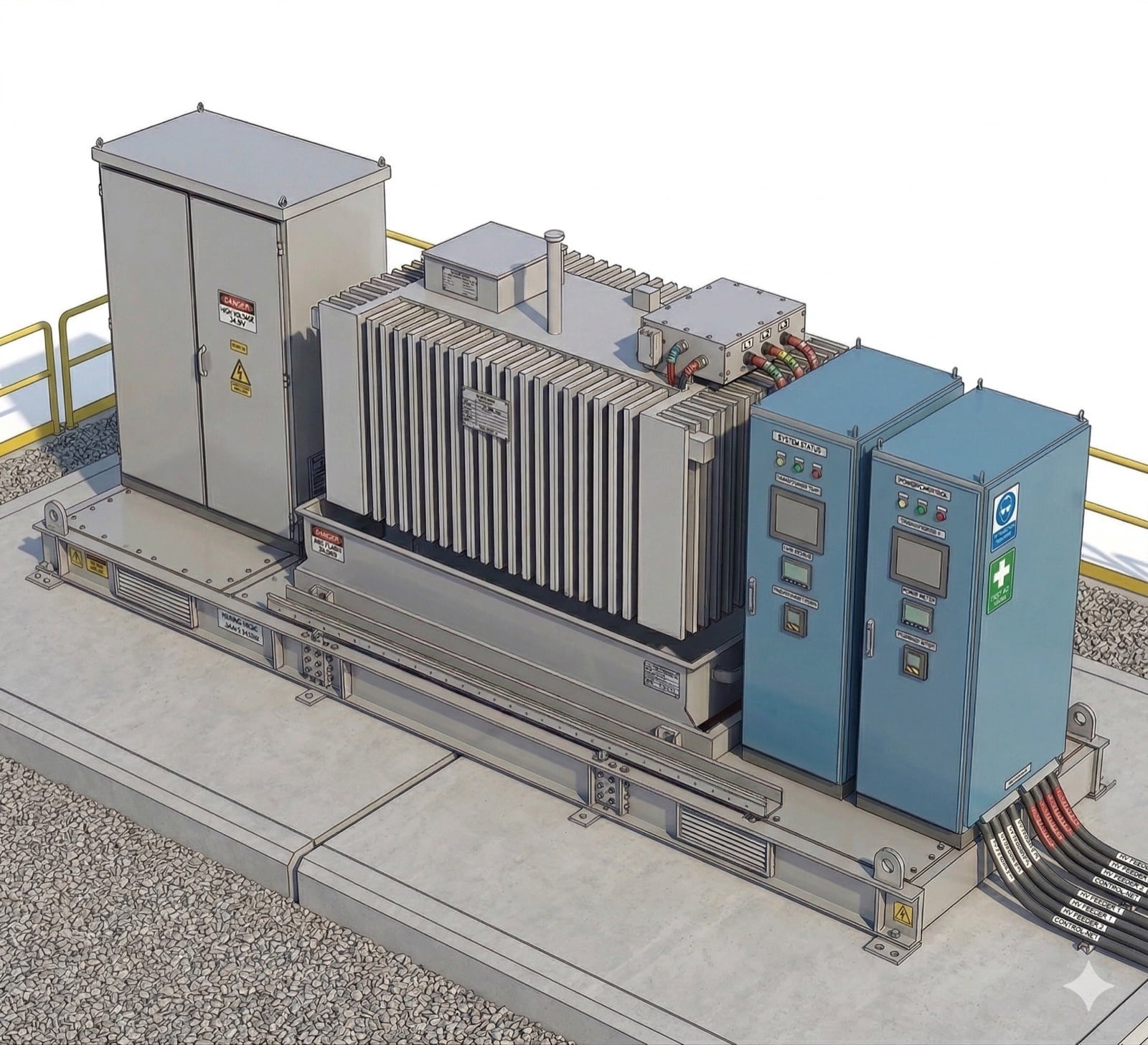

SKID / MTEsta configuração deixa visível o encadeamento físico entre conversão, transformador elevador, cubículo e saída de cabos. É a leitura de campo correspondente ao fluxo PCS → transformador → MT.
Referência visual de arquitetura; compare com a arquitetura ABB e o SLD aprovado.

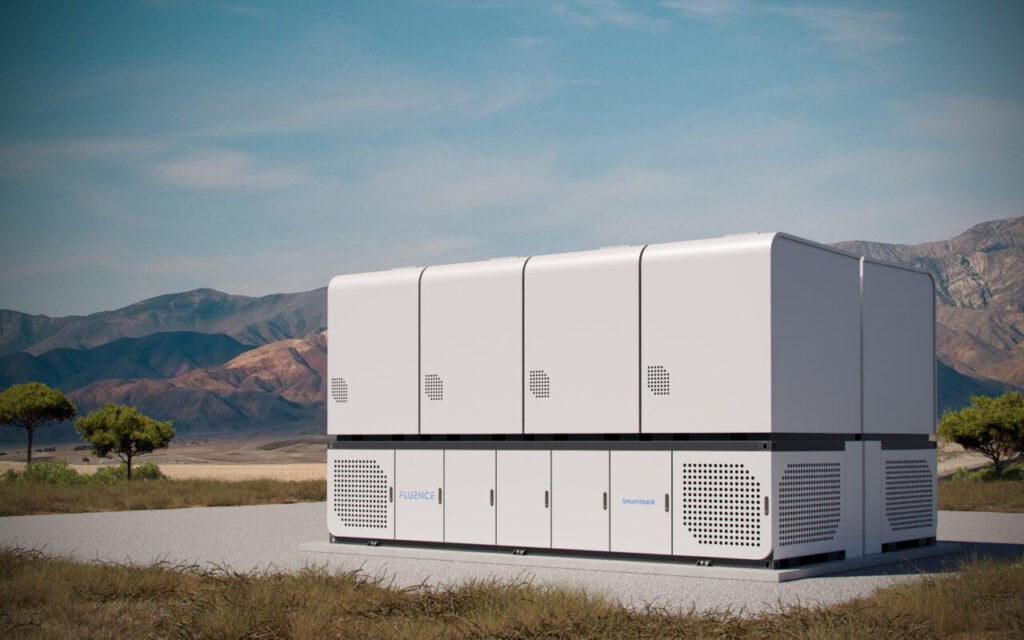

AC BLOCK / CONTAINERMostra a implantação física dos blocos e a necessidade de prever acesso, afastamentos, drenagem, rotas de cabos, combate a incêndio e manutenção.
Fonte visual: Fluence — Smartstack.

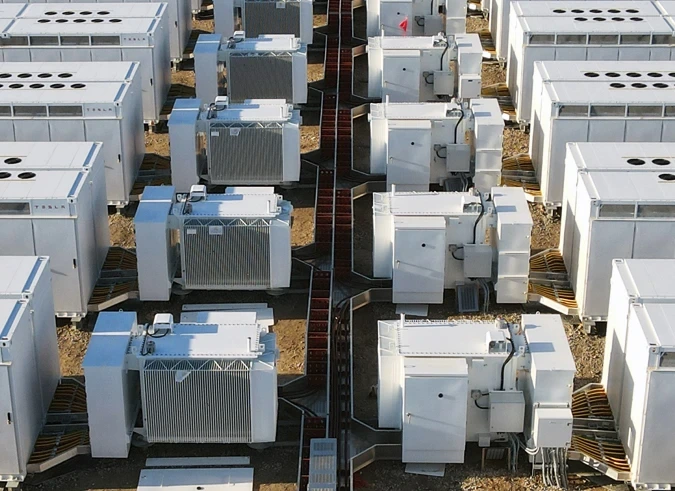

CABLE ROUTINGUse a imagem para discutir bandejas, raio de curvatura, separação entre potência e sinal, fixação, identificação e acessibilidade. O método real deve seguir o projeto e o fabricante dos cabos.
Referência: Snake Tray — BESS cabling; para conectores, veja também o white paper da Phoenix Contact.02 / implantação
As 13 frentes que levam o sistema até a operação.
Abra cada frente para ver objetivo, serviços, recursos, dependências e entregáveis. Use a busca para atravessar o escopo por termo ou disciplina.
03 / estrutura analítica
EAP para enxergar o todo e orçar as partes.
A árvore organiza o empreendimento. A tabela traduz o mesmo conteúdo em unidades pesquisáveis para orçamento, planejamento e contratação.
| Código EAP | Macroetapa | Etapa | Atividade | Descrição |
|---|
04 / lógica de execução
O caminho crítico começa antes da primeira energização.
A sequência abaixo mostra as dependências dominantes. Frentes civis, elétricas, de suprimentos e configuração podem avançar em paralelo quando as liberações estiverem maduras.
Canteiro, topografia e engenharia podem começar juntos. Terraplenagem, drenagem e suprimentos avançam em frentes coordenadas; configuração de SCADA/EMS pode ser preparada em ambiente de teste antes da instalação final.
05 / interfaces
Onde as disciplinas se encontram, o escopo precisa ser explícito.
Interfaces mal definidas aparecem como retrabalho, atraso de energização ou pendência de aceitação. Use este mapa como pauta de compatibilização.
06 / antes do orçamento
O que ainda precisa de uma resposta do cliente?
A EAP é uma estrutura-base. Quantidades, preços, prazos e responsabilidades só devem ser fechados depois das confirmações abaixo.
